智能監控箱解決方案

詳細方案

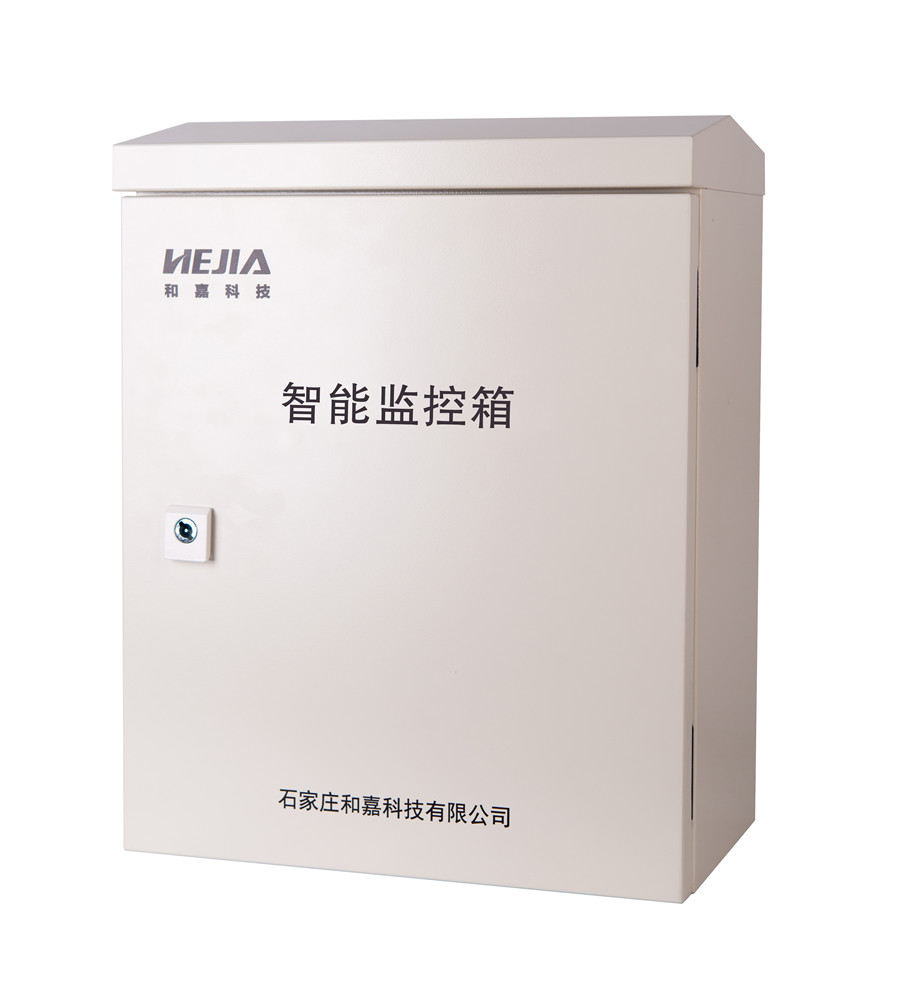

產品概述

智能監控箱是一款應用于智慧交通、平安城市、雪亮工程、智慧社區、水利、能源、環保等領域的戶外智能機箱，相比普通配電箱，智能監控箱箱增加了智能配電、在線監控、故障定位、故障修復、遠程控制、能耗管理等功能，可以為外接設備如攝像機、補光燈、情報板等設備的安全、可靠運行提供保障，配合使用我公司開發的智能運維管理平臺可以顯著提高運維效率，降低運維工作量，在提高這些機電設備的在線率、完好率的同時可以為用戶創造可觀的經濟效益、社會效益。

產品鏈接：智能監控箱

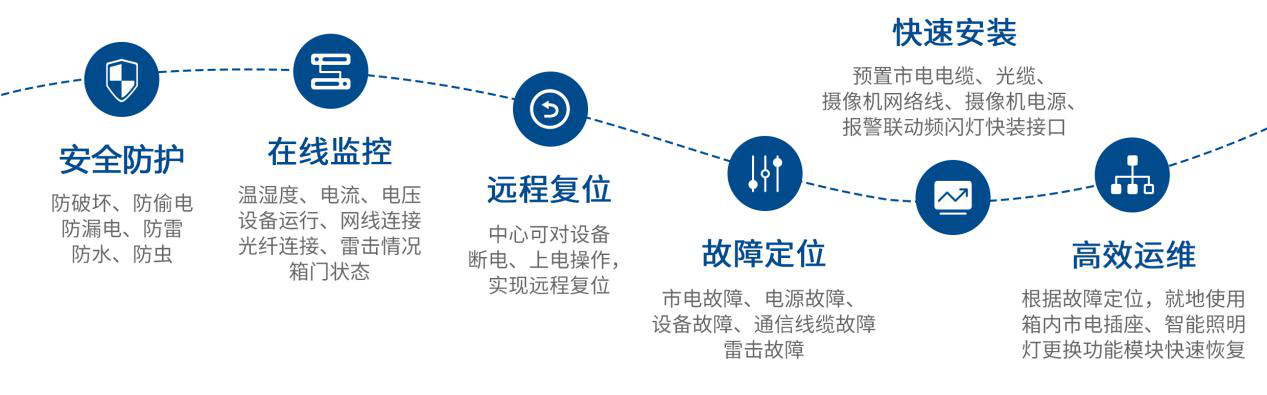

產品功能

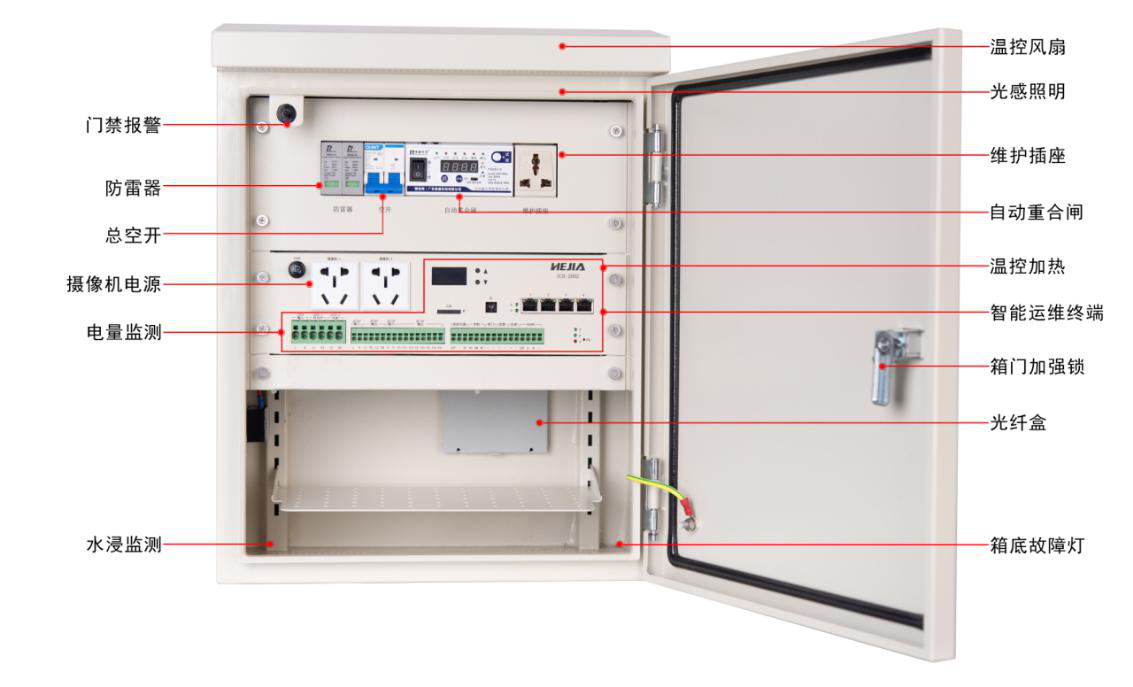

產品特點

l高度集成：

集機箱、配電管理、前端信息采集與遠程控制、防雷、光纖通訊、自動重合閘等功能于一體，結構緊湊，布局合理美觀。

l智能配電：

提供AC220V、DC12V、DC5V多路供電，實時采集外接設備的供電數據（含電壓、電流和電能），可遠程控制攝像機、補光燈等外接設備的上下電操作。

l部署靈活：

所有功能單元均出廠預置，實施現場只需將光纖、網絡、數據、電源線引入箱體與箱內預置的接口對接即可，無需拆解箱內面板、模塊即可完成部署。

l可獨立運行：

純硬件設備，可本地顯示溫濕度、電流、電壓等數據，無需平臺軟件即可完成所有參數設置，具備保存所有采集的數據能力，斷網、斷電數據不會丟失。

l工業級一體化設計：

露天環境使用設計，具有良好的防水、防塵、散熱、防盜、防寒、防暴曬功能。

應用范圍

l智慧交通監控

l平安城市監控

l雪亮工程監控

l智慧社區監控

l水利、能源、環保等監控

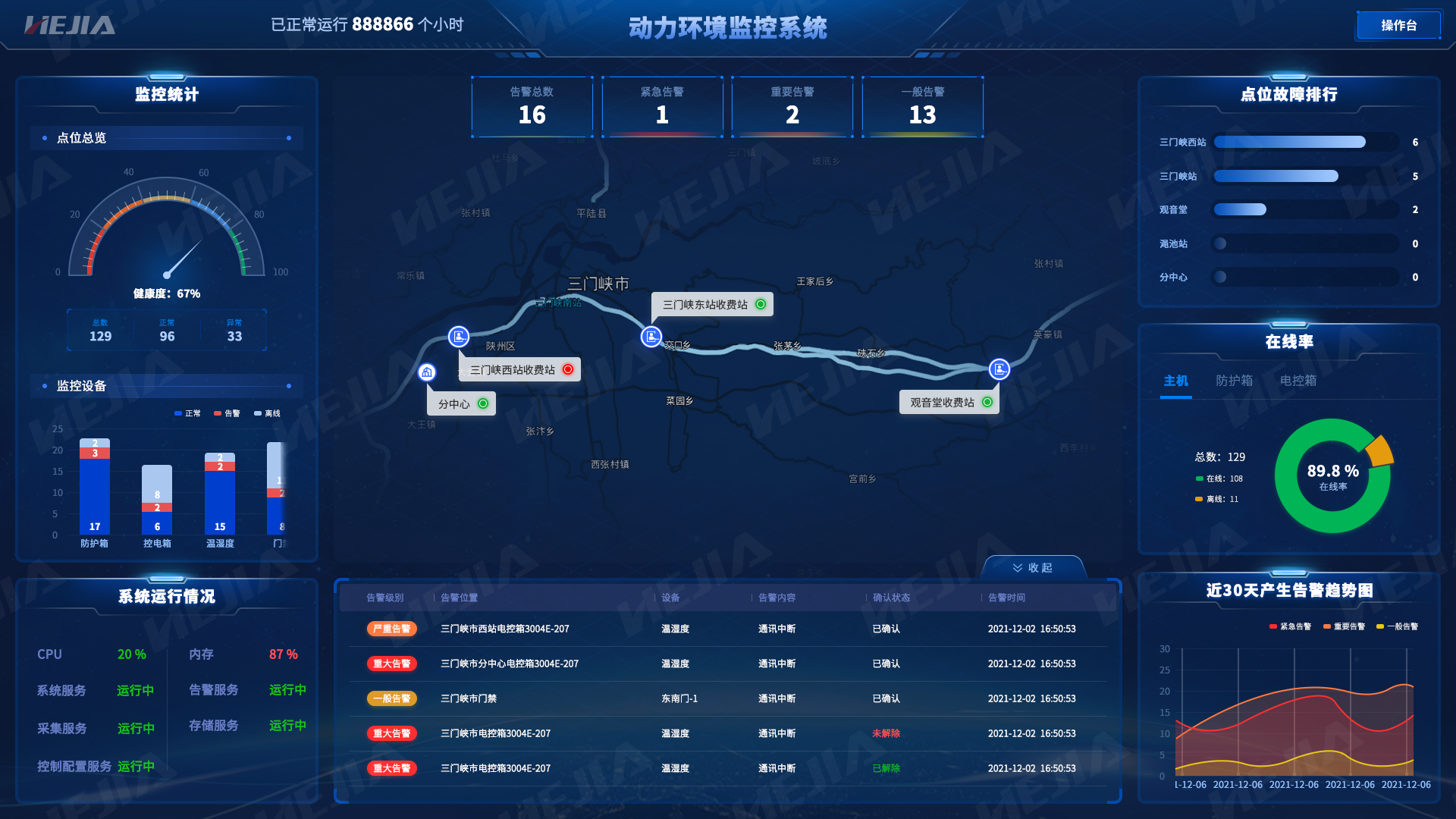

智能運維管理平臺

智能運維管理平臺是專為智慧城市、智慧交通的外場設備運維管理設計開發，對前端設備的運行情況、供電情況、網絡傳輸、防雷保障等幾個方面進行精準、全面地實時監控，準確定位故障，實現對設備的精細化運維保障。系統采用B/S架構，分布式設計，支持手機APP，支持通過以太網、GPRS/4G等多種網絡連接。平臺由監控中心平臺軟件、傳輸網絡、智能通信防護箱三部分組成，是一個集采集、診斷、定位、控制、管理、分析、報警等功能于一體的智能運維管理平臺。

產品選型

產品型號		ICB-1000標準版	ICB-2000專業版
箱體	尺寸（寬深高）	380mm220mm480mm
	材質	1mm鍍鋅板噴塑	1.2mm鍍鋅板噴塑
	防雨帽	-	箱體具有防雨帽，防止雨雪進入箱體
	門鎖	MS817方形轉舌鎖，防銹防水	RS485，可遠程控制開關，可現場藍牙開鎖或刷卡開鎖
	門限位	-	門有限位裝置，保護操作人員和箱體
	防水	--	箱體采用雙坡型獨立雨帽，能將箱體內冷凝水從頂部排出，確保設備安全
	照明燈	-	開門照明燈亮，便于夜間操作
	接地	智能運維箱箱體、箱門、防雨帽所有設備都實現連接導通，形成完整的電磁屏蔽外殼
	安裝方式	掛桿或落地
	顏色	客戶自選（默認白色）
	防護等級	IP65
電源	電源功率	AC220V；2000W
	總空開	1個 16A 2P
	維護插座	1個 10A 2P
防雷器	網絡防雷	1個 8口
	單相交流電源防雷	1個 2P（帶遙信功能）
智能運維終端	輸入	AC220V
	外部設備控制	6路AC220V控制輸出；其中：2路五孔插座、4路端子
		2路DC12V控制輸出；1路DC5V控制輸出（直流負載不大于20W）
	交流電源監測	①電壓測量 ②電流測量 ③功率測量 ④電量計量 ⑤功率因數 ⑥頻率測量

	動環監測	①溫濕度檢測 1路 ②箱門狀態 1路 ③直流電壓檢測 1路 ④防雷器狀態檢測 1路 ⑤漏水狀態監測




	動環控制	①風扇控制 1路 ②照明燈控制 1路 ③直流狀態指示燈 1路 ④運行狀態指示燈 1路 ⑤聲光報警控制 ⑥加熱器控制





工作環境	工作溫度	-25～50℃
	儲存溫度	-40～70℃
	工作濕度	15%～95%（無凝露）
選配
/W	無線單元	GPRS/4G無線、備用電源
/L	漏水	漏水檢測器
/H	加熱棒	箱內溫度在-20℃以下時，通過加熱使箱內工作溫度正常
/C	攝像機	開門抓怕
/A	自動重合閘	漏電、掉電自動上電
/F	電源防雷器	后備保護器+B+C防雷器
/K	外接設備空開	對外接設備供電
