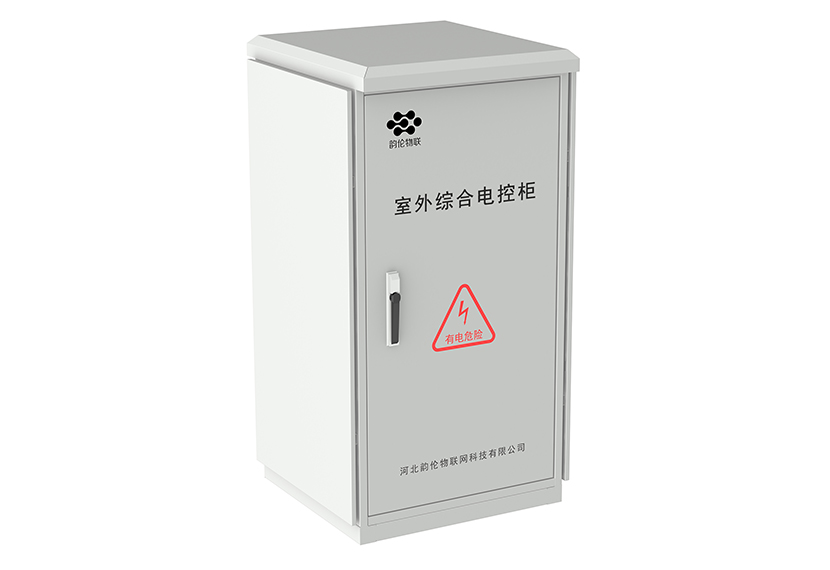

1、產品概述
ICC系列室外綜合電控柜專為智能交通、平安城市、高速公路全程監控等開發，集遠程監控、智能集中供電、防雷、動環監控、遠程控制、報警處理等功能為一體。控制核心設備采用我公司自主研發PEMS系列嵌入式監控主機，可實現對攝像機、傳輸鏈路、防雷器等外場設備以及柜內的集中供電、柜內溫濕度、柜門開關狀態進行監測，當監測到攝像機等設備宕機時可通過RS485控制器進對設備行遠程復位，同時為外場監控系統所配置的工業以太網交換機、IP網絡廣播功放、電源防雷器、信號防雷器、光纜終端盒等設施提供安裝空間和必要的防護。
室外綜合電控柜中安裝的PEMS系列嵌入式監控主機通過以太網等方式將采集的設備運行信息和報警信息上傳到監控中心或分中心軟件平臺，實現集中監控。
2、產品功能
室外綜合電控柜實現對外場設備供配電管理、防雷與接地、報警處理等功能，功能如下：
供配電部分：
集中供電：給外場機電設備提供電源，集成電力監測軟件監測供配電狀況。
遠程控制：通過RS485控制器進行控制，可實現對設備（攝像機等）的下電、上電操作，具備過流保護功能。
監控單元部分：
開關量監測：監測供電狀態、防雷器狀態、柜門開關狀態。
溫濕度監測：監測室外綜合電控柜內溫濕度。
門禁監測：實現室外綜合電控柜開關門狀態監測。
繼電器控制：對遠程斷路器、散熱風扇、照明燈、聲光報警器等進行狀態控制。
防雷單元部分：
提供電源防雷器安裝位置：保障外場供電安全。
提供信號防雷器安裝位置：保障外場信號安全。
提供音頻防雷器安裝位置：保障音響系統安全。
箱體部分：
工業級箱體設計，防護等級可達到IP65，適應惡劣外場環境需求。
具有標準19英寸機架式安裝條件。
具有門限位：防止箱門意外關閉，保障施工安全。
具有防曬板：箱體兩側具有防曬板，防止箱內溫度過高。
100mm高安裝底座，內部安裝螺栓，防盜防撬，防水。
前后內嵌門設計，配有密封發泡膠，防盜防水。
保溫層、加熱器：高寒地區可以選配保溫層、加熱器。
聲光報警器：實現開門聲光報警。
照明燈：與門狀態聯動，實現開門打開照明燈。
散熱風扇：溫度過高時系統自動打開散熱風扇，實現排風散熱功能。
接地匯流排:提供10孔接地排，實現接地保護功能。

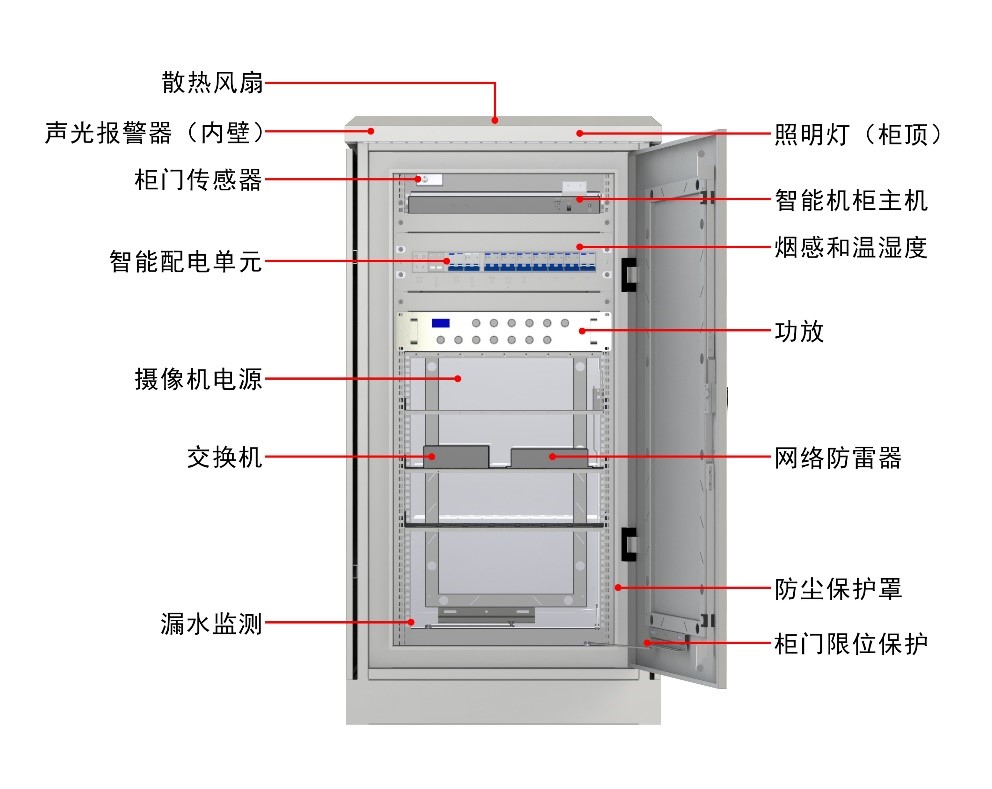

3、結構示例（參考圖）
室外綜合電控柜運維管理平臺系統
隨著智慧城市、智慧高速建設的快速推進， 在城市里、高速沿線安裝的監控?cái)z像機的數量也迅速增多，維護工作量也隨之增加，通過人工的維護效率也越來越低，為了加強這些設備的運維管理工作，減少維護人員的工作量，提高這些設備的在線率和完好率，需要對這些設備的運行情況、供電情況、網絡傳輸、防雷保障等幾個方面進行精準、全面地實時監控，當設備出現報警時能及時、準確定位故障，實現對設備的精細化運維保障。
室外綜合電控柜運維管理平臺系統是專為智慧城市、智慧高速的外場設備運維管理設計開發，系統采用B/S架構，分布式設計，支持手機App，支持通過以太網、2G/3G/4G等多種網絡連接前端室外綜合電控柜，室外綜合電控柜運維管理平臺系統由監控中心平臺軟件、傳輸網絡、前端室外綜合電控柜三部分組成，是一個集采集、診斷、定位、控制、管理、分析、報警等功能于一體的智能設備運維管理系統。
系統架構圖
室外綜合電控柜運維管理平臺系統主要功能
采集綜合電控柜自身及前端設備的運行狀態、供電狀態，同時可采集綜合電控柜內溫濕度、防雷器、柜門的開關狀態，可通過以太網、2G/3G/4G等多種網絡傳回監控中心
工況診斷：
支持對綜合電控柜自身及前端設備進行故障診斷，快速定位故障原因，采取針對性措施，減少維護人員的工作量，提高運維效率，降低運維成本
故障定位：
主動上報綜合電控柜GPS位置信息，在運維平臺GIS地圖上正確顯示綜合電控柜安裝位置，并用不同顏色顯示當前綜合電控柜及前端設備的工作狀態、故障類型，同時支持運維平臺查詢綜合電控柜位置信息
遠程控制：
運維平臺監測到外場攝像機等設備宕機時可通過RS485控制器對設備進行遠程復位；運維平臺可根據采集到的綜合電控柜內溫度開啟（或關閉）鼓風機或加熱器
智慧報警：
外場攝像機等設備出現故障時可及時將告警信息發送給維護人員及時處理；因斷電、光纜故障導致與監控中心的網絡連接斷開，現場綜合電控柜內的采集單元可自動切換成無線方式上傳

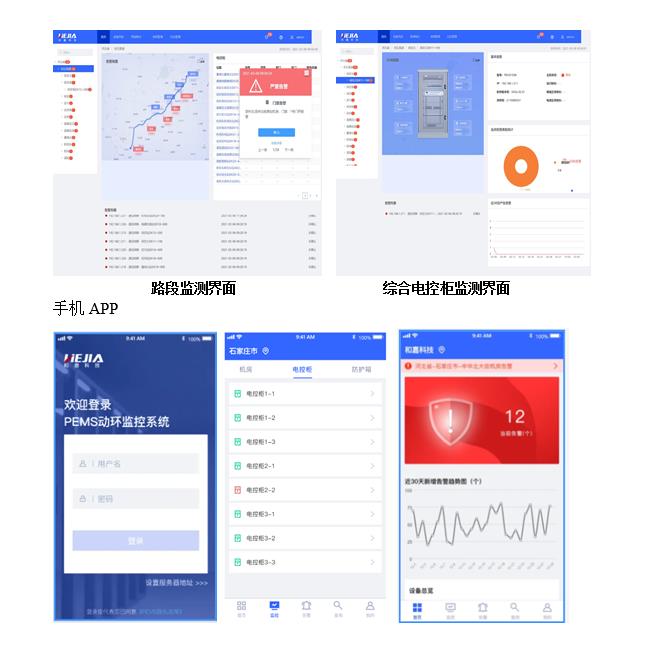

可視化管理：
運維平臺支持對外場室外綜合電控柜的集中管理；支持接收外場室外綜合電控柜上傳的報警信息，在運維平臺GIS地圖上實時標注報設備并根據既定規則觸發工單，派單給準確責任人，故障排除后，系統自動關閉工單；結合數據統計分析，生成數據圖表
手機App：
運維平臺支持通過手機實現對外場室外綜合電控柜的自身及前端設備運行情況的實時監測，同時可通過RS485控制器對前端故障設備進行遠程復位和開啟（或關閉）電控柜內的鼓風機或加熱器
其他型號：
嵌入式監控主機PEMS-2003、PEMS-3006、PEMS-4012、PEMS-4010、PEMS-6806AD/T
石家莊和嘉科技主營動力環境監控系統、傳感器、智能監控箱、變電站智能輔控屏柜、智能電控柜、ETC門架智能控制柜等產品
聯系電話：18533160958 / 0311-85067877
聲明：本網站發布的所有內容，包括圖片、文字、視頻等，對未經許可擅自使用者，本公司保留追究其法律責任的權利。
-
產品型號
ICC5000
標配
箱體
尺寸（寬*深*高）
700mm*600mm*1600mm
材料
采用優質冷軋板噴塑，厚度1.5mm
防水
柜體采用獨立雨帽 ，進風口設計在柜體底部，底部有安裝固定座，實現全方位防水。
防曬
電控柜兩側具有防曬板，有效降低柜內溫度
接地
智能電控柜上蓋、柜體、柜門、防水帽所有設備都實現連接導通，形成完整的電磁屏蔽外殼。
柜鎖
柜鎖采用天地連桿鎖，防水防撬防盜
散熱風扇
頂部安裝4個散熱風扇，降低箱體溫度
照明
前后門各有LED照明燈
報警
具有聲光報警
防護等級
IP65
安裝方式
落地安裝
電源
電源功率
AC220V；6000W(最大)
根據項目需求可調整
總空開
32A 2P 1個
5孔維護插座
10A 2P 1個
智能電表
32A 2P 1個
監控主機
10A 2P 1個
攝像機
10A 2P 2個
網絡功放
10A 2P 1個
情報板
16A 2P 1個
備用
10A 2P 1個
防雷單元
監測防雷
給防雷器提供安裝空間，監測防雷器工作狀態
智能運維終端
監測單元
電源監測 RS485 1路
監測供電電流電壓功率能耗
防雷器狀態檢測開關量1路
監測防雷器狀態
溫濕檢測 1路
監測機柜內溫濕度
柜門狀態 開關量 2路
監測前后門狀態
主機電源狀態檢測 1路
監測動環主機電源
控制單元
風扇控制 1路
根據溫度高低開關風扇
照明燈控制 1路
開門打開照明燈關門關閉
主機電源狀態指示燈 1路
顯示動環主機狀態
聲光報警器 1路
開門打開聲光報警
攝像機控制 2路
可遠程對攝像機進行斷電重啟
透傳單元
接地電阻監測儀 RS485 1路
提供接線電阻透傳功能
工作環境
工作溫度
-25～50℃
儲存溫度
-40～70℃
工作濕度
15%～95%（無凝露）
選配
/W
無線單元
GPRS/4G無線、備用電源
/L
漏水
漏水檢測器
/H
加熱棒
箱內溫度在-20℃以下時，通過加熱使箱內工作溫度正常
/C
攝像機
開門抓怕
/D
自動重合閘
過載及短路保護遠程的供電恢復
/E
網絡防雷
