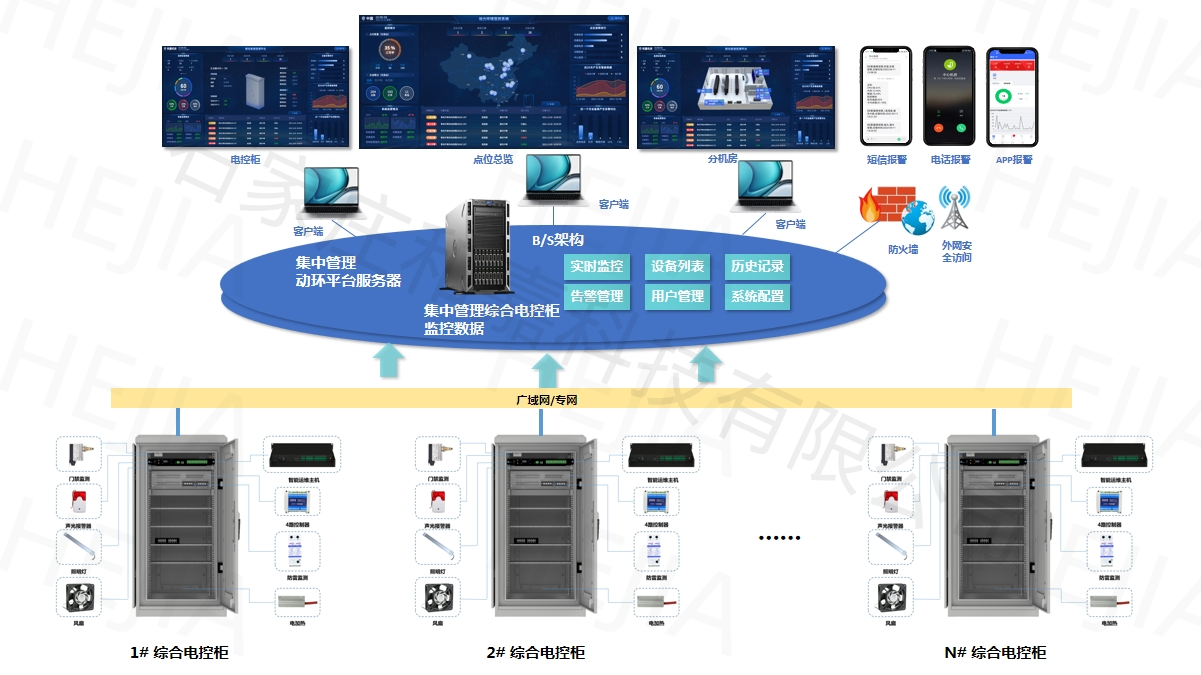

室外綜合電控柜安裝在外場監控?cái)z像機處，為外場監控設備提供供電單元、遠程復位操作、遠程監測、防雷、動力環境監測和報警處理等功能，為柜內安裝的工業以太網交換機、IP網絡廣播功放、電源防雷器、信號防雷器、光纜終端盒等設備提供安裝空間和必要防護。綜合電控柜的控制核心設備采用嵌入式監控主機，實現對邊緣計算服務器、攝像機和設備箱內的供電系統、工業以太網交換機、防雷器、箱內溫濕度等設備的運行狀態進行監測，當監測到攝像機出現死機、丟失圖像等故障時可以通過遠程電控操作斷路器，對網絡攝像機等關鍵設備進行斷電、上電等操作,排除故障,減少維護人員往返現場所需要的時間和費用。

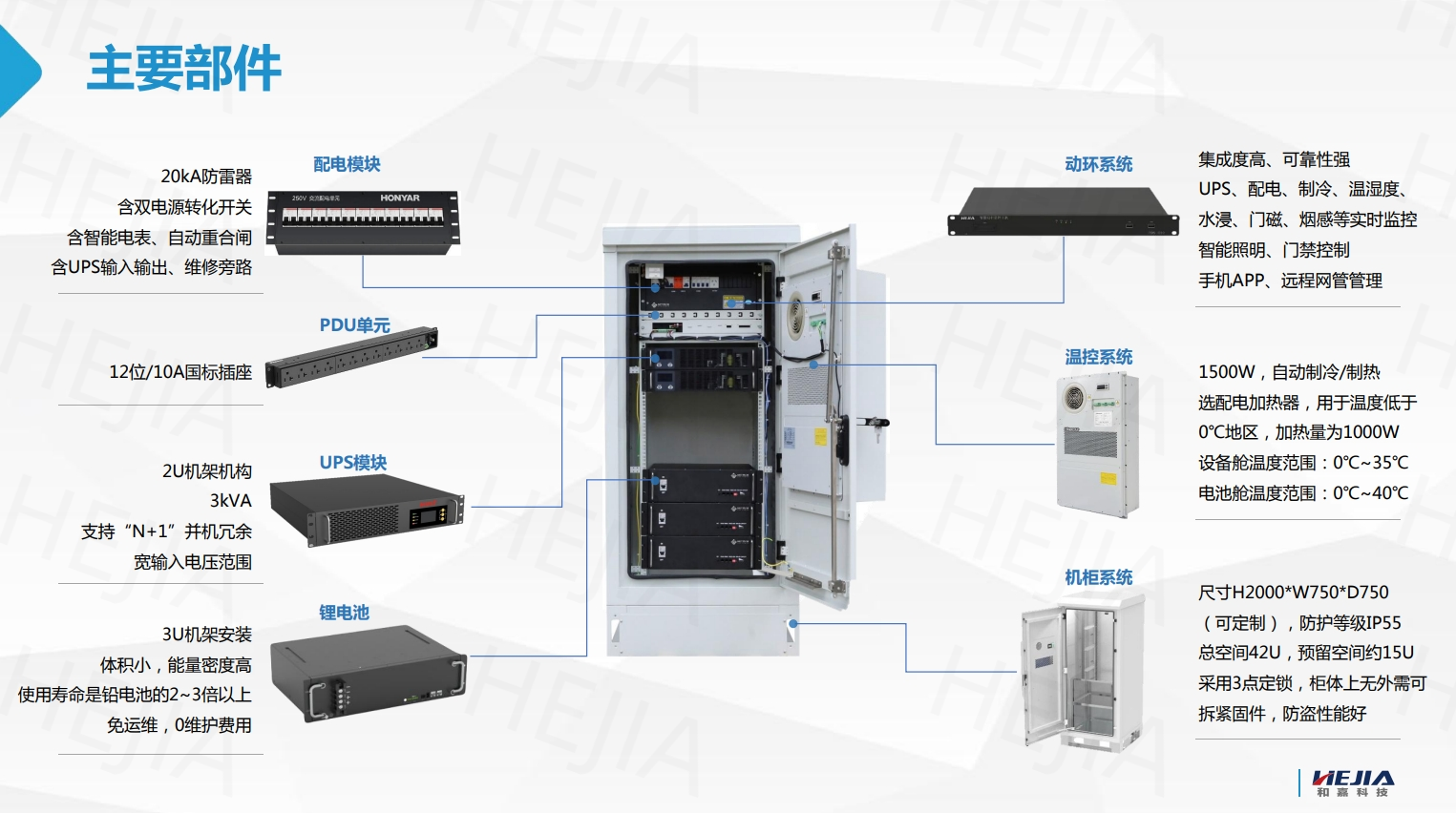

ETC一體化機柜采用室外標準機柜、動環監測及安防監控單元、空調溫控系統、模塊化電源、電池組供配電單元等部分構成，為車道控制器、RSU 天線控制器、視頻抓拍系統終端控制器、工業交換機等設備等設備提供安裝空間。設備機柜內置UPS不間斷電源和機柜空調，為柜內設備提供可靠供電和較好工作環境。ETC一體化機柜內監測單元核心是動力與環境監控主機，并通過RS232/RS485串口將UPS不間斷監控?cái)?shù)據和空調運行數據接入至動環監控主機，實現遠程狀態監測。在高寒地區還需配置保溫層和加熱單元，以滿足低溫環境下柜內設備的穩定運行；柜內配置攝像機，可實現開門抓拍；配置溫濕度傳感器、漏水檢測線、煙感探測器等檢測單元，保證機柜的安全運行。

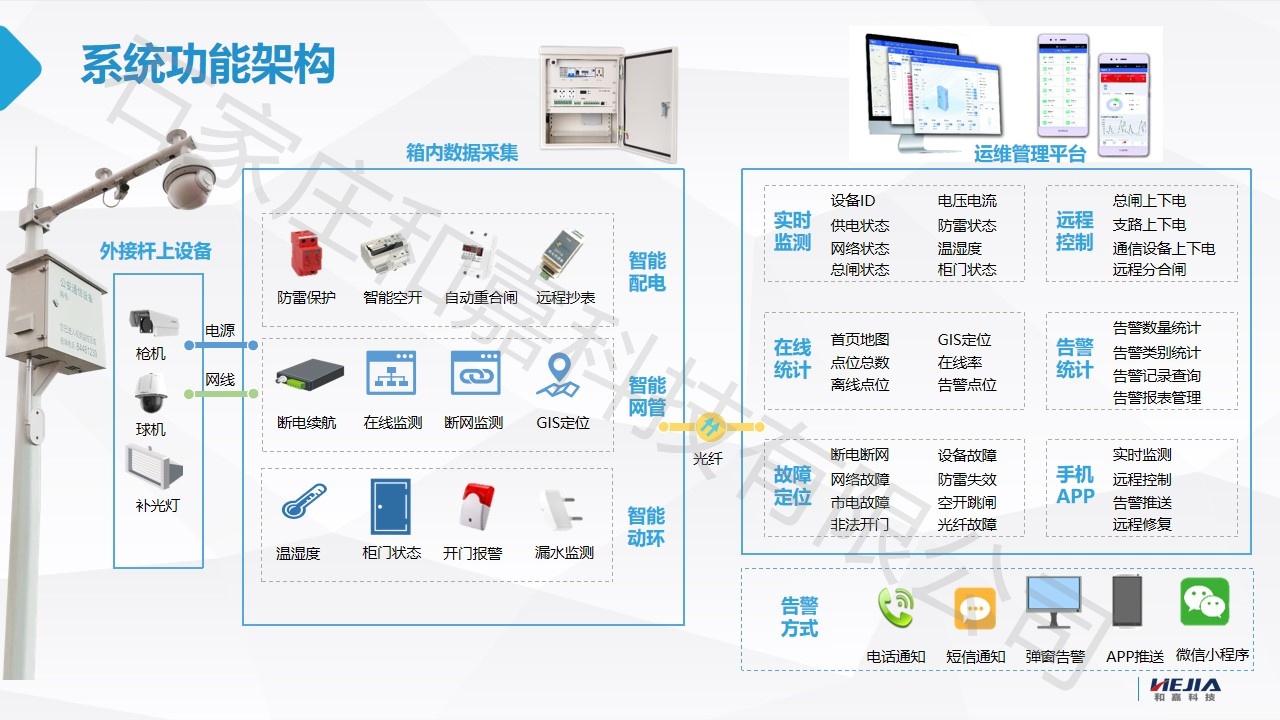

智能運維箱安裝在高速公路服務區的外場設備處，抱桿安裝。智能運維箱可以監測外接設備的實時電壓、電流、能耗情況、通信狀態，當出現網絡中斷、市電中斷、攝像機黑屏等告警時，智能運維箱能準確判斷故障原因并通過后備電源和后備無線傳輸（GPRS/3G/4G/NB-IoT）及時上傳監控中心通知運維人員處理，可以降低整體運維成本，提高維護工作效率，有利于維護工作的系統化和規范化管理。

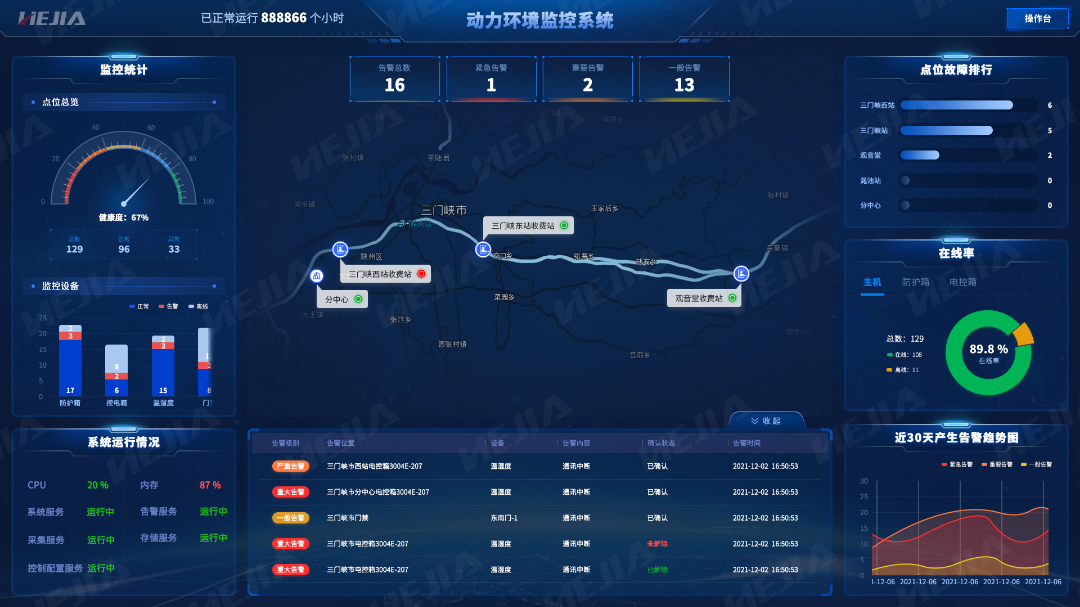

系統運維平臺
