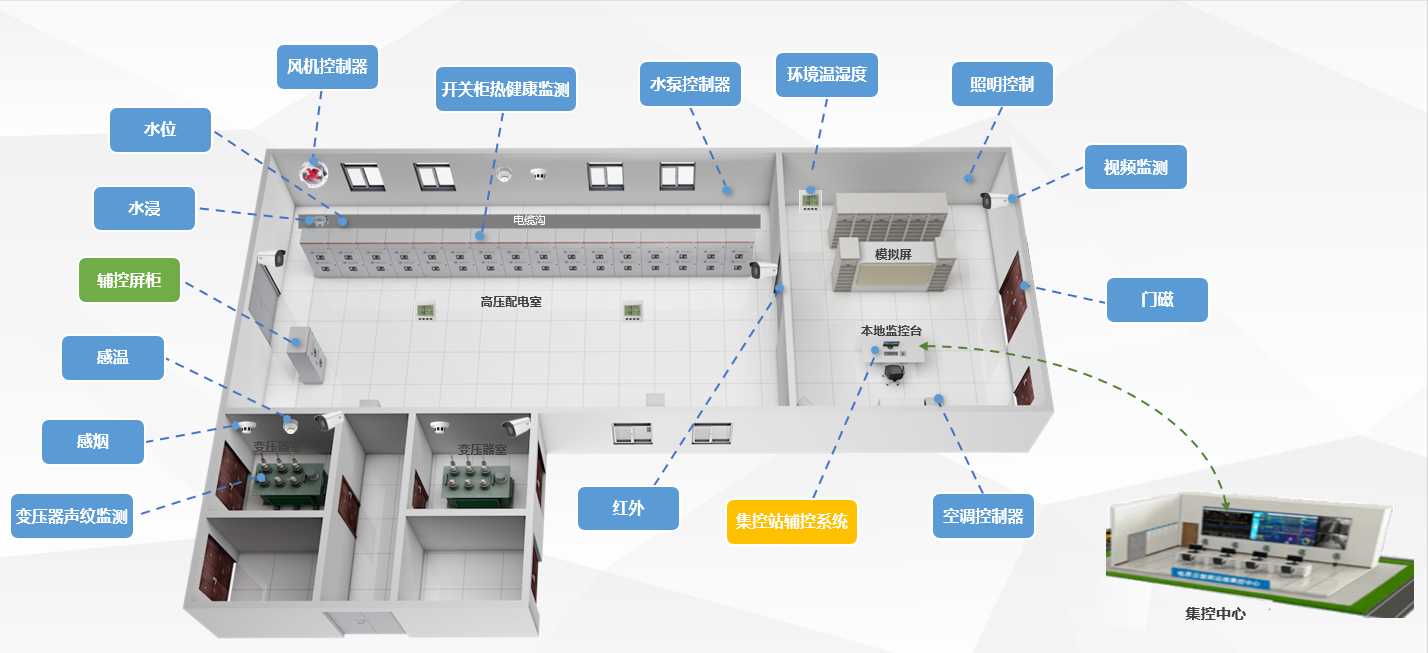

變電站動環監控系統通常會涵蓋以下設備及其監測配置清單:

1、動力系統監控設備：

電量監測：包括高壓進線柜、變壓器、低壓出線柜的電壓、電流、頻率、功率因數、有功功率、無功功率等電氣參數的在線監測

開關柜狀態監控：監測斷路器狀態，負荷開關狀態、熔絲狀態、接地刀閘狀態等。

UPS及蓄電池監控：監控UPS的輸入/輸出電壓、電流、頻率、電池電壓、充放電狀態、電池內阻等

發電機組監控：包括注壓、油溫、水溫、轉速運行狀態、發電量等參數

2、環境監測設備：

溫濕度傳感器：分布在變電站不同區域，實時監測室內溫濕度。

水浸傳感器：部署在可能發生漏水的位置，如電纜溝、地面下方等。。

空調監控：監控空調的運行狀態、出風口溫度、回風口溫度、過濾網狀態等。

煙霧探測器:安裝于機房和設備密集區，及時發現火災隱患。

SF6氣體泄漏報警器：SF6氣體濃度監測。

3、安防監控設備:

門禁系統:包括刷卡門禁、指紋門禁或人臉識別門禁，記錄并控制人員進出變電站的時間和權限。

視頻監控系統:設置多角度攝像頭，實現24小時全天候監控和錄像回放。

周界報警系統:如有紅外對射、振動電纜等設備，用于防止非法侵入。

4、輔助設施監控：

消防系統：通過接入消防主機，實現火災自動報警及消防功能，發生火災時，聯動報警設備所在區域的攝像機跟蹤拍攝火災情況、自動解鎖房間門禁，自動切斷風機、電暖氣、空調及除濕機電源

照明控制系統:根據自然光照度和人員活動規律自動調節照明。

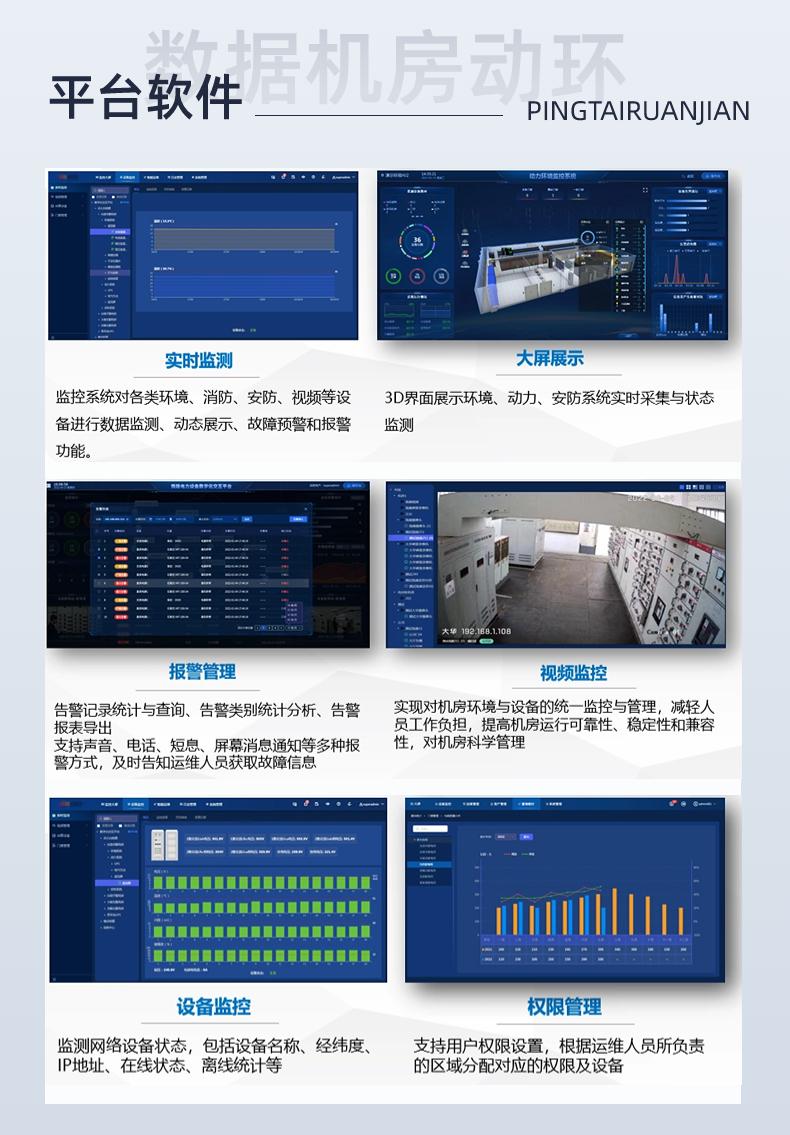

5、通信傳輸及后臺系統:

數據采集單元：負責前端設備數據的采集和初步處理。

通信模塊：通過光纖、以太網、4G/5G等通信方式將數據上傳至后臺監控中

監控平臺軟件：顯示并記帶錄各項數據，提供告警、歷史查詢、報表生成、遠程控制等功能。

6、配套設施監控：

防雷接地系統：監測接地電阻、浪涌保護器狀態等

智能照明、通風換氣系統：根據壞境條件自動控制燈光和通風設備。

每個實際項目可能會根據變電站的具體規模、等級和技術要求，選擇不同的監控配置方案
