隨著電力系統的不斷發展和智能化需求的提升，變電站作為電力系統的核心節點，其監控系統的智能化水平直接關系到電網的安全、穩定和高效運行。本文將深入探討35~750kV變電站輔助設備智能監控系統的設計方案，解析其如何通過一體化、數字化的手段，實現變電站的全方位智能監控。

石家莊和嘉科技有限公司

一、智能監控系統的核心架構

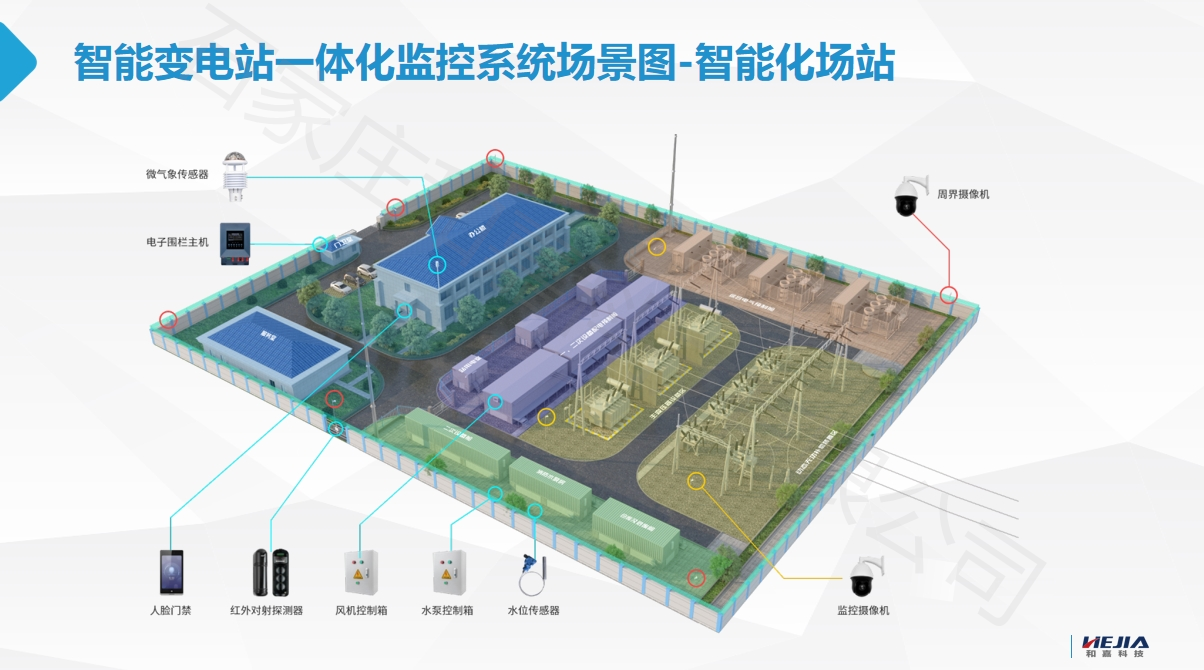

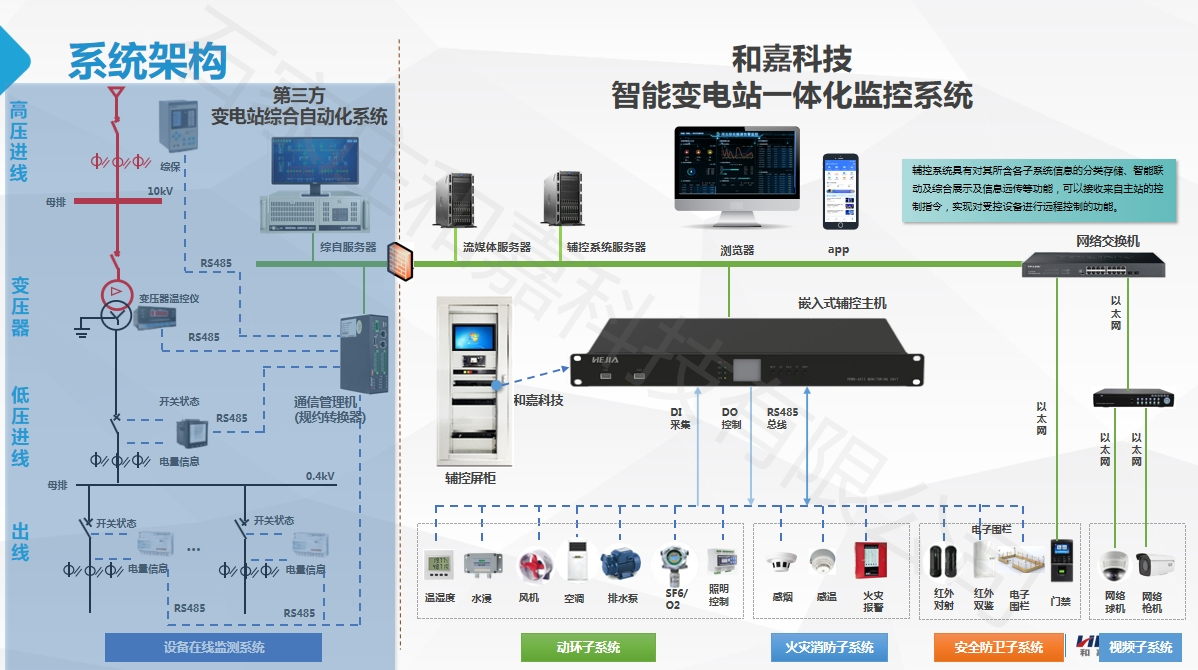

智能變電站一體化監控系統采用了分層、分布式網絡架構，系統主要由綜合應用服務器、智能巡視主機、各子系統監測終端及傳感器、通信設備等組成。

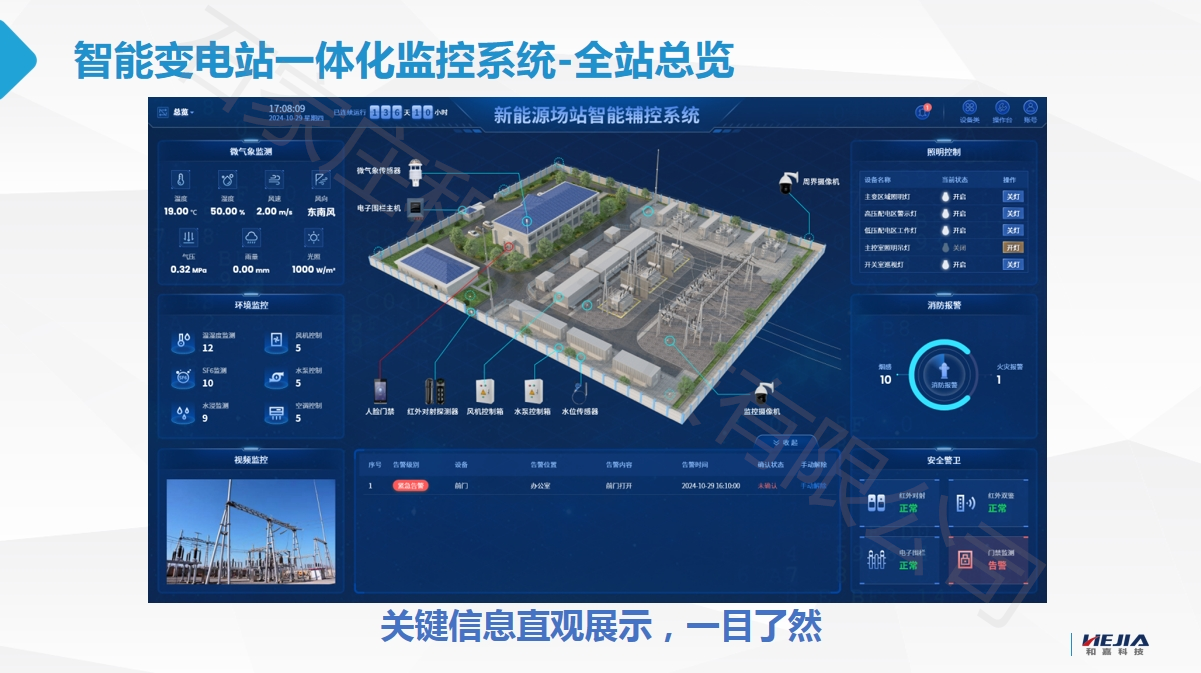

站控層設備：包括綜合應用主機、智能巡視主機、II區、IV區網關機等，負責數據采集、處理、狀態監視、設備控制及智能應用。

前端設備：包括各類傳感器、攝像頭、機器人等，負責實時數據采集和環境監控。

石家莊和嘉科技有限公司

二、系統功能：全方位智能監控

一次設備在線監測子系統
該系統能夠?qū)崟r(shí)監測主變壓器油中溶解氣體、鐵芯/夾件接地電流、開關柜觸頭溫度等關鍵參數，確保一次設備的健康運行。通過數字化傳輸，數據可以實時上傳至監控系統，便于運維人員及時掌握設備狀態。

火災消防子系統
火災自動報警系統具備聲光報警和消防聯動控制功能。一旦發生火災，系統會自動停止送、排風系統和空調系統的運行，并通過消防信息傳輸控制單元將報警信息上傳至監控系統，確保火災得到及時處理。

安全防衛子系統
該系統通過紅外雙鑒探測器、門禁控制器、電子圍欄等設備，實現對變電站周界入侵的實時監控和報警。系統支持多種開門方式，如刷卡、密碼、遠程控制等，確保變電站的安全。

動環子系統
動環子系統負責監測變電站內的微氣象、溫濕度、水位、SF6/O?含量等環境參數，并控制空調、除濕機、風機等設備的運行。系統能夠?qū)Νh(huán)境異常進行及時告警，確保變電站內部環境的穩定。

智能鎖控子系統
該系統通過電子鑰匙和鎖具的智能化管理，實現對變電站內各類鎖具的遠程控制和權限管理。即使在網絡故障的情況下，系統仍可通過鎖控監控終端直接對鑰匙進行授權操作，確保鎖具的安全管理。

智能巡視子系統
智能巡視子系統由智能巡視主機、機器人、視頻設備等組成，能夠?qū)崿F(xiàn)自動巡視、智能分析、實時監控等功能。通過高清攝像機和紅外熱成像設備，系統能夠?qū)ψ冸娬緝?nèi)的設備進行全方位、全天候的監控，確保設備的正常運行。

石家莊和嘉科技有限公司

三、智能聯動：提升應急響應能力

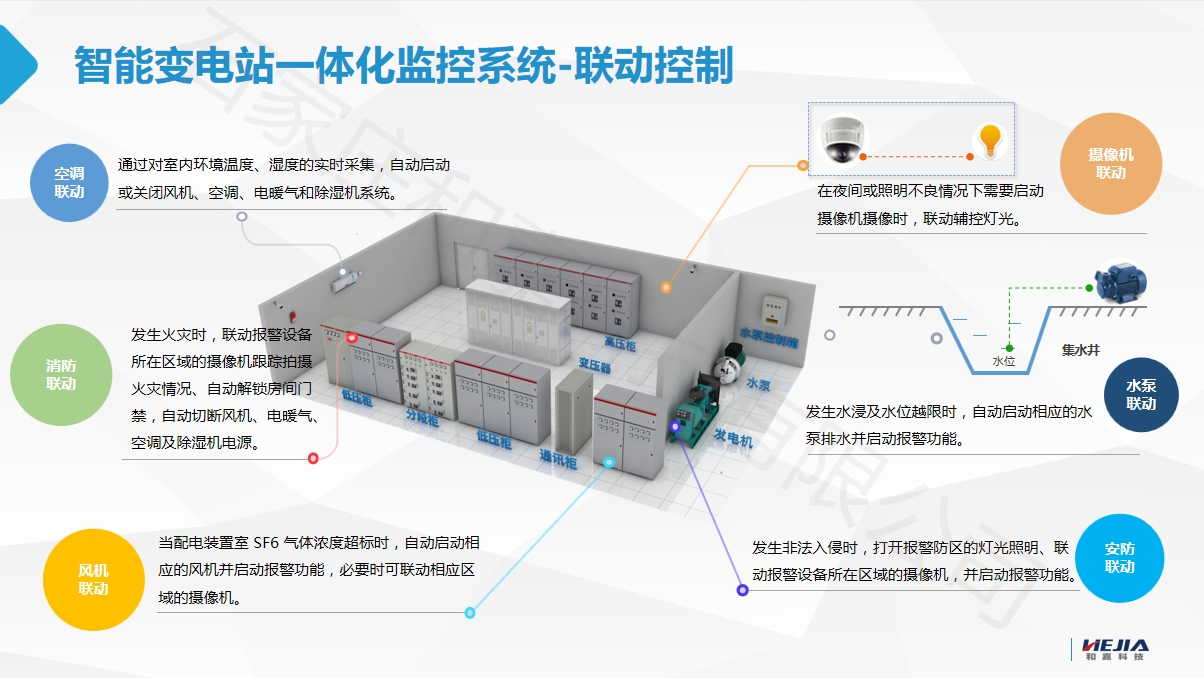

智能監控系統具備強大的聯動功能，能夠在不同子系統之間實現智能聯動。例如：

發生火災時，系統會自動聯動報警設備所在區域的攝像機進行跟蹤拍攝，并自動解鎖房間門禁，切斷風機、電暖氣、空調及除濕機電源。

發生非法入侵時，系統會打開報警防區的燈光照明，聯動攝像機進行拍攝，并啟動報警功能。

當配電裝置室SF6氣體濃度超標時，系統會自動啟動風機并報警，必要時聯動攝像機進行監控。

石家莊和嘉科技有限公司

四、設備配置：按需定制，靈活擴展

智能監控系統的設備配置根據變電站的電壓等級和實際需求進行靈活配置。

石家莊和嘉科技有限公司

五、未來展望：智能化與自主可控

隨著電力系統的不斷發展，變電站的智能化監控將成為未來的主流趨勢。通過自主可控、安全可靠、先進適用的軟硬件設備，智能監控系統不僅能夠提升變電站的運行效率，還能大幅降低運維成本，確保電網的安全穩定運行。

結語

35~750kV變電站輔助設備智能監控系統的設計方案，展示了電力系統智能化監控的未來方向。通過一體化、數字化的手段，變電站的監控系統不僅能夠?qū)崿F(xiàn)全方位的設備監控，還能在緊急情況下快速響應，確保電網的安全運行。隨著技術的不斷進步，智能變電站將成為未來電力系統的核心支柱，推動電力行業的智能化轉型。
